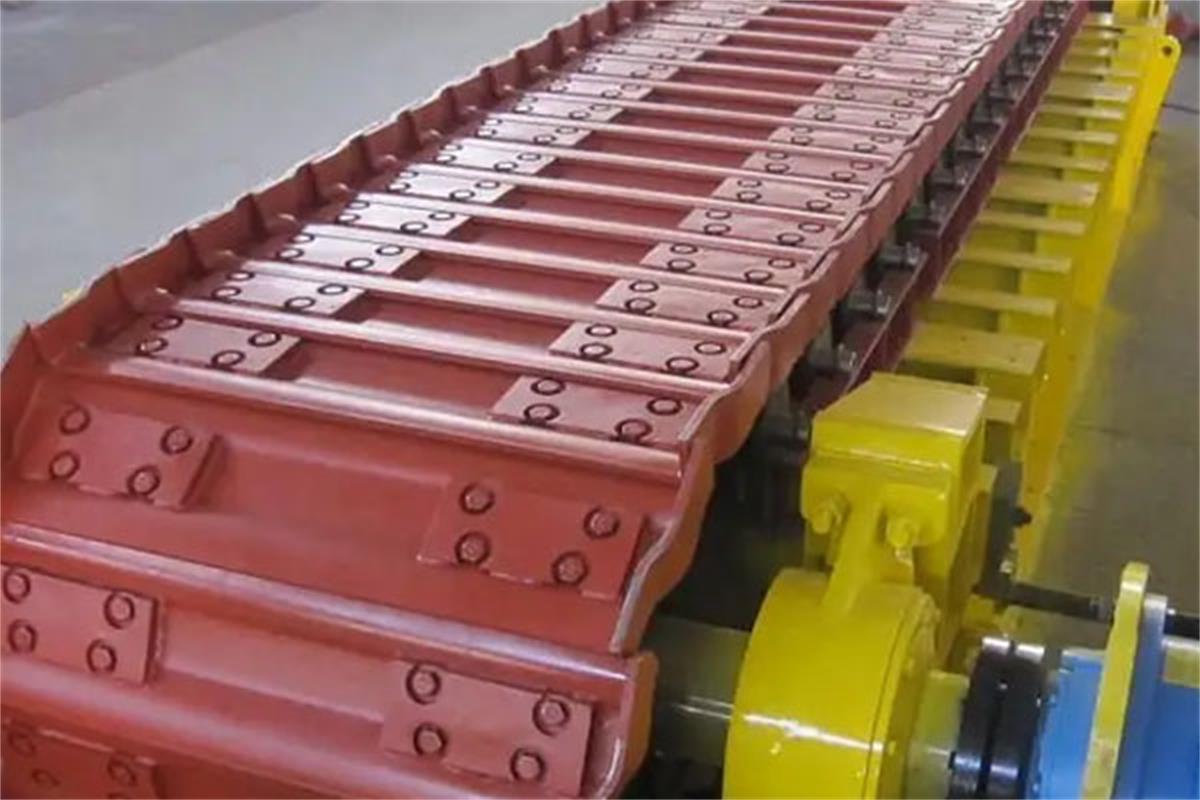

中板式喂料機結構
中板式喂料機也稱為中板式給料機，是由驅動部分、頭部裝置、鏈板裝置、支架裝置、欄板裝置、尾部裝置等六大部件組成的。
- 中板式喂料機頭部裝置：頭部支架是采用整體焊接件，加工方便，穩定性好、下料流暢，同時軸承座使用合箱式結構，便于組裝、維修。
- 鏈板裝置：承載板用錳鋼制作，具有耐高溫、耐磨損，能承受一定沖擊力，銷軸和套筒為40Gr材料，經調質、淬火工序加工而成，增強了鏈和的耐磨性各抗拉強度，延長了使用壽命，同時配制壓配式油杯，加油方便，滾輪內裝有軸承，這樣整套面受力分布均勻，運行阻力減小，能耗隆低。
- 中板式喂料機驅動部分是整機的動力部分，由于所匹配的為調速電機，從而可改變運行速度，而調整輸送量大小，滿足了生產能力需要，同時采用了棒銷連軸器、柱銷連軸器的傳動，因而對行星齒輪減速器、調速電機具有緩沖作用，延長了使用壽命。
- 支架裝置：支架部分為整體焊接鋼架，強度高，穩定性好，由于考慮運輸難度，當輸送長度大于12m時，分段處理，安裝時由用戶把支承角鋼及導軌按要求焊牢于支架上，從而保證整機剛性、穩定性好，滿足運行平穩要求。
- 欄板裝置：欄板具有擋料和防塵，起到減少環境污染、防止小塊物料落下的作用。
- 尾部裝置：尾架為整體焊接鋼架，具有加工方便，剛性、穩定性好等優點，尾軸承座同樣采用合箱式結構，給組裝、維修帶來了方便，由于張緊裝置采用調節螺桿加壓縮彈簧，在工作中，運行部件時該處于張緊狀態。
中板式喂料機技術性能
| 規格型號 | 生產能力 | 物料粒度 mm | 運行速度 m/s | 輸送長度 mm | 電機型號 | 功率KW | 減速度型號 |
| BL400 | 20 | 130 | 0.8-3 | ~10 | JZT－31-4 | 2.2 | JZQ250 |
| >10-20 | 32-4 | 3 | 350 | ||||
| >20-30 | 41-4 | 4 | 350 | ||||
| >30-40 | 42-4 | 5.5 | 400 | ||||
| BL500 | 25 | 150 | 0.8-3 | ~10 | 32-4 | 3 | 350 |
| >10-20 | 41-4 | 4 | 400 | ||||
| >20-30 | 42-4 | 5.5 | 400 | ||||
| >30-40 | 51-4 | 7.5 | 500 | ||||
| BL650 | 35 | 200 | 0.8-3 | ~10 | 41-4 | 4 | 400 |
| >10-20 | 42-4 | 5.5 | 500 | ||||
| >20-30 | 51-4 | 7.5 | 500 | ||||
| >30-40 | 52-4 | 10 | 650 | ||||
| BL800 | 55 | 280 | 0.8-3 | ~10 | 42-4 | 5.5 | 500 |
| >10-20 | 51-4 | 7.5 | 650 | ||||
| >20-30 | 52-4 | 10 | 650 | ||||
| >30-40 | 61-4 | 13 | 750 |
